Ženski serijski adapter DB9 na RJ45se lahko uporablja za pretvorbo povezave serijskih vrat DB9 v vtičnico RJ45. Podpira serijske signale (komunikacija RS-232), ki se prenašajo prek omrežnih kablov Cat5e/Cat6/Cat7. Pogosto se uporablja pri industrijskem nadzoru, odpravljanju napak v omrežni opremi (kot je upravljanje konzolnih vrat usmerjevalnikov, stikal in strežnikov) in drugih scenarijih. Omogoča povezavo in komunikacijo med starimi serijskimi napravami in sodobnimi omrežnimi vmesniki. Vendar upoštevajte, da adapter Serial to Ethernet ne more prenesti serijske komunikacije v omrežje Ethernet.
Kaj pa diagram priključkov DB9-to-RJ45?
Tipičen diagram priključkov DB9-to-RJ45, ki se uporablja za serijsko komunikacijo RS-232 – zlasti za povezave konzole ali serijske naprave:

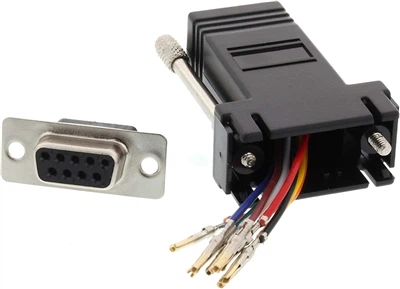

Povezavo serijskega do ethernetnega adapterja je mogoče prilagoditi zahtevam naprave. Starte izdeluje DIY pretvornik serijske konzole RS232 v ethernetno konzolo, ki pusti 9 žic v pločevinkah, ki jih lahko po želji povežete z vrati RJ45.
Kako deluje adapter serijskih vrat DB9 za omrežni kabel RJ45?
Preslikava signala
V notranjostiModularni adapter DB9 na RJ45, Zatiči konektorja DB9 so povezani z ustreznimi zatiči ženskega konektorja RJ45 v skladu s predhodno-določenim standardom ožičenja. Na primer:
DB9 Pin 2 (RXD) → RJ45 Pin 6
DB9 Pin 3 (TXD) → RJ45 Pin 3
DB9 Pin 5 (GND) → RJ45 Pin 4 ali 5
Ta preslikava je skladna s standardi običajnega serijskega do RJ45 ožičenja in zagotavlja pravilna navodila za prenos in prejemanje podatkov.
Samo fizična pretvorba, brez obdelave protokola
večinaRS232 vmesnik serijski v LAN vmesnikne podpirajo pretvorbe protokola. Prek vmesnika RJ45 prenašajo le signale nivoja RS232, zato morata obe povezani napravi še vedno podpirati način serijske komunikacije.
Za doseganje prave oddaljene komunikacije "serijski v ethernet" je potreben pretvornik serijski v ethernetni vmesnik za izvedbo enkapsulacije protokola in prenosa IP.
UporabaSerijski adapter za povezavo RS232 v Cat5e DB9
1.Konfiguracija omrežne in IT opreme
9-polni adapter za serijsko vtičnico RJ45lahko poveže serijska vrata računalnika z vrati konzole v omrežju ali napravah IT za konfiguracijo ali diagnostiko. Primerno za usmerjevalnike, stikala in požarne zidove. Združljiv z večino usmerjevalnikov Huawei, ASUS, Cisco, ZTE, Linksys, Netgear. Vrata COM prenosnega računalnika lahko povežete s konzolo usmerjevalnika Cisco z uporabo omrežnega kabla Cat5e in 9-pinskega serijskega adapterja za konzolo vtičnice RJ45.
2. Industrijska avtomatizacija in nadzorni sistemi
Serijski adapter RJ45 na DB9je primeren za komunikacijo PLC (Programmable Logic Controller) in enostavnejši za pretvorbo serijskih vrat RS232 DB9 v kable RJ45 in serijsko komunikacijo na daljše-razdalje v sistemih tovarniške avtomatizacije. Računalnik ali HMI (vmesnik človek-stroj) lahko povežete s PLC-jem z omrežnim kablom Cat5 in serijskim adapterjem RJ45 na DB9.
3. Razširitev serijske komunikacije
Modularni adapter RJ45 Female Socket to 9pin Serial DB9 se lahko uporablja za razširitev povezav RS232 prek omrežnih kablov Cat5e, podpira omrežni kabel za prenos serijskih signalov na velike razdalje. Za priključitev čitalnika črtne kode, POS terminala ali serijskega tiskalnika, ki se nahaja daleč od računalnika, lahko uporabite RJ45 žensko vtičnico na 9pin serijski DB9 modularni adapter in 50-100 čevljev Cat5e Lan kabel.
4. Pridobivanje podatkov in vgrajeni sistemi
Modularni adapter DB9 RS232 v RJ45 se lahko uporablja z napravami DAQ ali vgrajenimi ploščami, ki komunicirajo prek RS232, vendar so fizično ločene. Združljiv s senzorji, mikrokontrolerji ali zapisovalniki podatkov. Uporabite lahko modularni adapter DB9 RS232 v RJ45 in omrežni kabel Cat6 za povezavo serijskega izhoda DB9 plošče mikrokrmilnika z računalnikom za spremljanje.
5. Serijsko ožičenje po meri ali prilagoditev
Pretvorniški adapter RS232 serijski v RJ45 Lan je podprt za ponovno dodelitev povezave Pin in je primeren za nastavitve serijskega ožičenja po meri ali lastniško. Pinout za ženski konektor RJ45 je fiksen, lahko konfigurirate pinout povezave DB9 po meri. Uporabite lahko pretvorniški adapter RS232 serijski v RJ45 Lan, da ustvarite prilagojeno ožičenje Pinout za industrijsko napravo, ki uporablja edinstveno konfiguracijo RS232.
6. POS (prodajno mesto) in periferne naprave
Modularni serijski adapter DB9 v RJ45 se lahko uporablja za preklop med vrati DB9 na računalnikih in vrati RJ45, ki se uporabljajo na blagajnah, tiskalnikih ali tehtnicah. Združljivo z večino serijske-naprave POS. Za serijsko komunikacijo med terminalom POS in tiskalnikom računov prek kabla RJ45 lahko uporabite modularni serijski adapter DB9 na RJ45.
7. Komunikacija v stavbah ali energetskih sistemih
Za
olajša komunikacijo RS232 v sistemih za upravljanje zgradb ali nadzor energije, kjer so potrebni dolgi kabli. Primerno za nadzorne sisteme (HVAC, števci energije, BMS). Za povezavo modula za nadzor energije z vrati RS232 na nadzorni strežnik s kabli RJ45 lahko uporabite modularni adapter za serijsko konzolo Ethernet.
Starte je neposredna tovarna, specializirana za modularne adapterje RS232 DB9 na RJ45, z bogatimi izkušnjami pri povezovanju industrijskih serijskih vrat in komunikacijskih pripomočkih. Naš adapter za serijsko konzolo RJ45 v DB9 ima pokositrane bakrene vodnike in debele pozlačene-kontakte, kar zagotavlja stabilen prenos signala, močan-zmogljivost proti-motenju in visoko obstojnost-in-izklapljanja. Široka uporaba v industrijski avtomatizaciji, nadzoru varnosti, odpravljanju napak v opremi in na področjih omrežnega ožičenja.
Podpiramo prilagajanje OEM in ODM, podprta je prilagojena povezava z zatiči in barvita kapuca. Hiter odziv pri majhnih naročilih in stabilna dobava pri množičnih naročilih. V celotni proizvodnji se izvaja strog nadzor kakovosti, namenjen zagotavljanju zanesljivih in-stroškovno učinkovitih rešitev industrijske povezave za globalne stranke.
Glavni serijski adapter DB9 v RJ45 je naslednji:
DB9 moški na RJ45 ženski adapter
DB9 ženski na RJ45 ženski adapter
Pogosta vprašanja o serijskem adapterju DB9 v RJ45:
1. Kaj je serijski adapter DB9 v RJ45?
Adapter DB9 v RJ45 lahko pretvori 9-polni serijski vmesnik RS232 v omrežni vmesnik RJ45 (8P8C), ki se običajno uporablja s standardnimi omrežnimi kabli (Cat5/Cat6) za serijsko komunikacijo.
2. Za kaj se uporablja serijski adapter DB9 v RJ45?
Serijski adapter DB9 na RJ45, ki se uporablja predvsem za povezovanje računalnikov, usmerjevalnikov, tiskalnikov sprejemnikov, POS in industrijskih naprav za serijsko podatkovno komunikacijo.
3. Ali serijski adapter DB9 v RJ45 pretvori signale RS232 v Ethernet?
❌ Ne. Serijski adapter DB9 v RJ45 je pravkar spremenjen serijski priključek DB9 v omrežni vmesnik RJ45. Ne pretvarja električnega ali podatkovnega protokola.
4. Ali lahko uporabim kateri koli ethernetni kabel s serijskim adapterjem vtičnice DB9 v RJ45?
✅ Da. Uporabite lahko standardni ethernetni kabel (kot je kabel Cat5e/Cat6/Cat7/Cat8 Lan) za povezavo dveh vmesnikov DB9 z adapterji RJ45 ali združljivih vrat konzole.
5. Ali je pinout modularnega adapterja DB9 na RJ45 standard za vse naprave?
❌ Št. Konfiguracija zatičev serijskega adapterja DB9 na RJ45 se razlikuje glede na zahteve proizvajalca naprave. (npr. Cisco, Juniper ali sistemi po meri).
Preden kupite ta serijski adapter DB9 v RJ45, preverite, ali se to ožičenje serijskega v ethernetni adapter ujema z vašo napravo.
6. Ali lahko uporabim adapter konzole DB9 na RJ45 za omrežno ali internetno povezavo?
❌ Ne. Serijski adapter DB9 v RJ45 prenaša samo serijske signale RS232, ne podatkovnih paketov Ethernet.
7. Kako daleč lahko razširim signal RS232 s tem serijskim adapterjem RJ45 v DB9?
Pri uporabi s standardnim omrežnim kablom Cat5/Cat6 lahko običajno razširi komunikacijo RS232 do 15–30 metrov (50–100 čevljev), odvisno od kakovosti kabla in pogojev signala.
8. Katere naprave običajno uporabljajo pretvorniške adapterje DB9 v RJ45?
Cisco usmerjevalnik, naprava vmesnika človek-stroj, čitalnik črtne kode, terminal POS ali serijski tiskalnik, naprave DAQ ali vgrajene plošče, nadzorni sistemi (HVAC, merilniki energije, BMS).
9. Ali potrebujem posebne gonilnike za uporabo D-sub 9-polnega serijskega na RJ45 ženski adapter?
Ne. D-sub 9-polni serijski na RJ45 ženski adapter je pasivna strojna oprema, ne potrebuje gonilnikov.
10. Kako lahko prilagodim pinout serijskega v omrežni vmesnik?
Večina modularnih adapterjev DB9 na RJ45 ima v ohišju odstranljive žice. Te žice lahko preuredite tako, da se ujemajo z vašo specifično konfiguracijo zatičev RS232.
