Obstaja več običajnih registriranih različic vtičnic, ki se običajno razlikujejo po posebnih številkah za "RJ", na primer RJ9 RJ11 RJ12 RJ45 RJ48. Ta razlika ustreza številu položajnih žic/konektorjev, njihova velikost pa je drugačna. Ta članek bo na kratko predstavil razlike v priključku RJ9 RJ11 RJ12 RJ45 RJ48.
4P4C konektor RJ9
Vsi priključki RJ9/RJ10/RJ22 predstavljajo isti priključek 4P4C. V tem primeru, čeprav se številka PIN spremeni, to ne pomeni, da se je funkcija spremenila. RJ9 je znan tudi kot RJ10 in RJ22.
Telefonski kabel 4P4C RJ9 se običajno uporablja za povezavo telefonskih slušalk (včasih imenovanih slušalka) na ohišje. Zato RJ9 nima vmesnika z javnim omrežjem, njegov Pin pa je vsaj (4). Zato je najmanjši med registriranimi telefonskimi konektorji.
Nožice in barvna koda priključka RJ9/RJ10/RJ22 so prikazane v tabeli, kot sledi:
|
Pin št. |
Pin |
Funkcija |
Barvna koda |
|
Pin 1 |
DO+ |
Prenos podatkov 0+ |
Črna |
|
Pin 2 |
R0- |
Prejmi podatke 01 |
rdeča |
|
Pin 3 |
R1+ |
Prejmi podatke1+ |
Rumena |
|
Pin 4 |
T1- |
Prenos podatkov1- |
Zelena |
Telefonski priključek RJ11 6P4C
priključek RJ11spada v modularni konektor 6P4C, ki je nekoliko večji od konektorja RJ9/RJ10/RJ22. Ti konektorji prenašajo zvočne in krmilne signale. Telefon povezujejo z omrežjem javnega komutiranega telefonskega omrežja (PSTN), uporabljajo pa se tudi za asimetrične digitalne uporabniške linije (ADSL) in modemsko povezavo.
4 žice se uporabljajo kot dva para žic, tako dakabel RJ11se lahko uporablja kot dve povezavi za povezavo dveh telefonskih linij. Običajno uporabite en par in drugega kot rezervo.
Priključek RJ12 6P6C
priključek RJ12je telefonski konektor 6P6C, ki ima 6 pozicij in 6 žic. Zato je edina razlika med RJ12 in RJ11 ta, da obstajata dve dodatni liniji RJ12. Številke in velikost so enaki. RJ12 lahko uporabi 3 pare žic za 3-kratno povezavo. Priključek RJ12 6P6C se uporablja predvsem za sistematične pogovore in se lahko uporablja za zamenjavo priključka RJ11. Toda to je nemogoče, saj lahko kabel RJ11 vzpostavi samo dve povezavi inkabel RJ12lahko vzpostavi samo tri povezave.
Razporeditev nožic in barvna koda telefonskega priključka 6P6C sta prikazani v spodnji tabeli:
|
Pin št. |
funkcija |
RJ11 |
RJ12 |
Barvna koda |
|
1 |
Prenos podatkov+ |
Non |
T3 |
Bela ali oranžna |
|
2 |
Prenos podatkov+ |
T2 |
T2 |
Črna |
|
3 |
Prejmi podatke - |
R1 |
R1 |
rdeča |
|
4 |
Prenos podatkov+ |
T1 |
T1 |
Zelena |
|
5 |
Prejmi podatke - |
R2 |
R2 |
Rumena |
|
6 |
Prejmi podatke - |
Non |
R3 |
Modra ali rjava |
8P8C RJ45priključek
8P8C priključek RJ45je dobro znan priključek, ki se pogosto uporablja v ethernetu in podatkovnih povezavah. Zato se imenujejo tudi priključki Ethernet. To je konektor 8P8C. Zaradi velikega števila števk je konektor RJ45 nekoliko večji od konektorja RJ12. RJ45 povezuje zvite kable s standardoma CAT6 in CAT5E.
Vodnik RJ45 je prikazan spodaj:

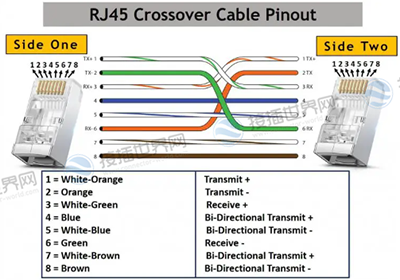

a. RJ45 križni kabel Pinout
b. RJ45 ravni patch kabel Pinout
RJ48Priključek
Konektor RJ48 je tudi konektor 8P8C, ki je zelo podoben konektorju RJ45. Vendar so drugačni. Čeprav se kabel RJ48 uporablja v omrežju, se uporablja posebej za zaključek omrežij T1 in ISDN. Ethernetni kabel RJ48 se uporablja za nadaljnjo komunikacijo kot kabel RJ45.
RJ48 se uporablja za povezovanje z žicami STP, ki ima različne različice, vključno z RJ48C, RJ48X in RJ48S. Kombinacija nožic RJ48 je 1, 2, 7, 8 ali 1, 2, 4 in 5.

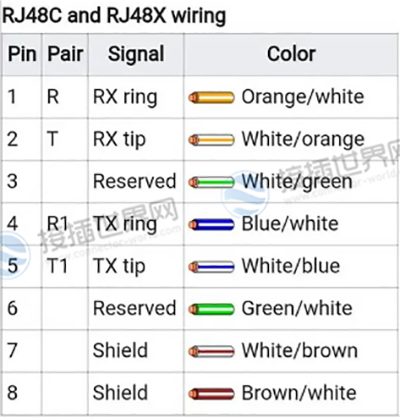

Ožičenje RJ48 je naslednje:
